Как установить домофона в доме своими руками

Закрыть ... [X]

Содержание страницы

домофона

Установка домофона в частном доме – это отличное решение вопроса об обеспечении собственной безопасности. На сегодняшний день эту услугу оказывают многие фирмы, однако, установить домофон можно и самостоятельно.

Подготовка к монтажу

Для выполнения этой работы, требуется подготовить инструменты для монтажа:набор инструментов для монтажа

  • нож;
  • перфоратор с набором буров;
  • шуруповерт;
  • лопатку и пику для штробления стен или штроборез;
  • УШМ с диском по металлу;
  • набор отверток;
  • плоскогубцы и бокорезы;
  • молоток;
  • шпатель и емкость для смешивания;
  • инструменты для снятия изоляции проводов.

Это не значит, что все вышеперечисленные инструменты обязательно пригодятся. Их набор может варьироваться в зависимости от выбранного способа и места установки того или иного элемента. Самое интересное, даже когда у тебя полная машина инструментов обязательно понадобиться что-нибудь из того, чего ты забыл, отдал другу или вчера сломал.

Затем подготавливаем материалы и оборудование. Рекомендуемый набор оборудования указан в этой статье. Хотя рекомендую почитать статьи про электромагнитный и электромеханический замки. Список материалов зависит от места установки оборудования и способа укладки кабеля. Стандартно покупаются следующие материалы:Изолента

  • провод для электропитания;
  • провод UTP (витая пара);
  • розетки и вилки;
  • автоматический выключатель для всего оборудования;
  • набор саморезов, крепежный набор из дюбель-гвоздей;
  • изоленту, защитные очки и перчатки;
  • гофрированная или прямая электротехническая труба;
  • кабель-каналы;
  • шпаклевка, алебастр;
  • сверла, диски по металлу;
  • перфолента, метизы;

Список материалов можно продолжать, но повторюсь: он подготавливается в зависимости от предпочтений заказчика, места установки домофона в частном доме и формируется после подсчета длин трасс.

Установка вызывной панели

  1. Установка домофона в частный дом начинается с установки на калитку, стену дома или забор вызывной панели.Установка вызывной панели домофона
  2. Выбирается место установки.
  3. Разбирается вызывная панель.
  4. Размечается место крепления
  5. Просверливаются все необходимые отверстия (сквозное под провод, и крепежные)
  6. С обратной стороны заводится провод к вызывной панели и подключается в соответствии с инструкцией
  7. Провод ведут к месту установки контроллера. Обычно — это распаячная влагозащищенная коробка, которую устанавливают возле двери и замка (меньше вести проводов, проще доступ). Ее можно также замуровать, или установить в уличный электрощиток.
  8. Проверяются все соединения
  9. Вызывная панель устанавливают и закрепляют по месту саморезами
  10. Одевается крышка вызывной панели
  11. Приступаем к следующему этапу монтажа

Установка и подключение трубки домофона

Следующий этап – установка трубки. Её можно устанавливать в любом удобном месте в доме. Держатель также крепится на дюбели. Рядом с местом установки трубки обязательно должна находиться стандартная розетка 220В, либо заводим электропитание от щитка. Для этого все оборудование подключаем на отдельный автомат и подписываем. Это удобнее и практичнее, хотя и сложнее при монтаже.

Можно купить видеодомофон, либо мы можем к системе через контроллер подключить видеокамеру. Она будет записывать только приходящих гостей в момент нажатия кнопки звонка. Конечно видеокамеру можно настроить  на другие режимы: постоянная циклическая запись, запись по движению, запись на видеорегистратор, как говорится: кто платит тот и заказывает музыку. Дополнительно для ночной съемки можно установить ИК подсветку для камеры видеонаблюдения, а к трубке ещё добавить монитор.

Подключение блока питания

Блок питания домофонаБлок питания включается в электросистему дома и через него проходят все провода. Как правило, этот блок идёт в комплекте, поэтому его мощность как раз рассчитана под конкретный домофон. Если же блок питания покупается отдельно – нужно внимательно изучить все технические характеристики вызывной панели и трубки, дабы блок питания соответствовал им по мощности и установленный домофон работал без сбоев.

Запитать нам нужно следующие устройства: контроллер, монитор, если есть видеокамеры. Если набор состоит только из домофона и аудиотрубки, тогда блок питания и розетка ставиться рядом с контроллером, иначе, целесообразнее сводить электропитание: Как вы думаете куда? — Правильно, в электрощиток. И вот тогда нам нужен блок питания не из комплекта (так как их уже три и более), а другой, достаточный сразу для всех устройств. Подсчитывается суммарная нагрузка, добавляется допуск, округляется в большую сторону и покупается блок питания для нашей системы.

Прокладка кабеля и герметизация

Когда установка всех элементов домофона закончена, начинается самый важный процесс – прокладка кабеля и подключение всех пока разрозненных деталей. Если вы не догадывались, то управление домофоном, точнее всех элементов системы происходит в контроллере (в продаже есть модели JSB-CL002, Z-5R, VIZIT и др. фирм). Он же и хранит все данные о ключах в памяти. Получается это мозг системы. Поэтому все провода подводятся к нему. На него лишь подается электропитание и всеми способами поддерживается (устанавливаются аккумуляторы). Схема подключения домофона стандартна.

Подключение домофона к контроллеру z-5r

Схема подключение домофона к контроллеру Z-5R



Прокладывать провода можно двумя способами: открытым и закрытым. Закрытый способ лучше подойдёт для той части проводов, которые проходят по улице. Их пускают под землей в пластиковых или металлических трубах, чтобы избежать преждевременной порчи. В помещении возможна как открытая, так и закрытая прокладка проводов. Однако, для закрытой понадобится штробить стены, а затем заделывать их алебастром и шпаклевкой. Гораздо проще произвести наружную прокладку кабелей, запустив их через гофрированные трубы или кабель-каналы.

Подключение домофона

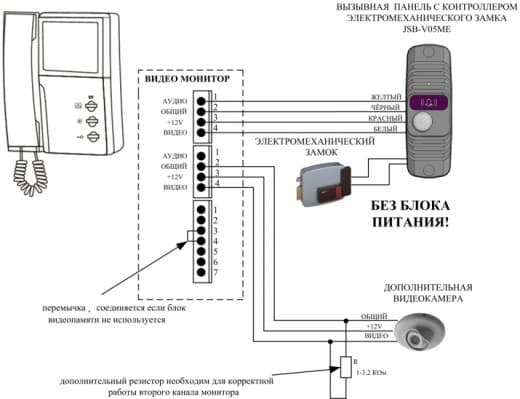

Домофон подключается на четырёхжильный кабель. Провода этого кабеля пронумерованы и имеют каждый своё назначение. Так, жёлтый кабель под номером 1 отвечает за аудиоканал и подключается к соответствующему контакту № 1 на трубке или на мониторе. Чёрный кабель отвечает за общее подключение домофона и присоединяется к контакту № 2. Назначение сигнала красного провода – +12В, он идёт от замка и подключается к контакту № 3. Белый провод – это видеоканал, он подключается к контакту на мониторе № 4.

Для герметизации отверстий, стыков, швов можно воспользоваться монтажной пеной, шпатлёвкой или алебастром.

Программирование ключей

Для того чтобы домофон работал, его нужно ещё запрограммировать и записать в память ключи. Ключи бывают разных видов и типов. Но всегда должен быть один мастер-ключ. Он программируется первым. Если сказать другими словами — первый запрограммированный ключ будет мастер-ключом. Его храните отдельно, не используйте.

На первое включение вызывная панель отреагирует короткими звуковыми и световыми сигналами. Для того чтобы записать в память домофона мастер-ключ, нужно им коснуться контактного считывателя. В дальнейшем именно он будет давать доступ к программированию или перепрограммированию домофона и ключей. Прекращение сигналов будет означать, что ключ записан в память. Таким образом, можно записать несколько ключей, однако, интервал между их записями не должен превышать 16 секунд. Простые и блокирующие ключи добавляются в систему так же, как и мастер-ключ.

Способы подключений домофона

Различные способы, схемы подключения домофона разобраны в этом видео, достаточно наглядно и понятно.

Проверка на работоспособность

Чтобы проверить работу домофона, нужно сделать вызов с панели, монитор или трубка должны воспроизвести сигнал. Затем нужно снять трубку, поговорить в неё, проверить качество звука и открыть калитку. Если все проделанные манипуляции дали позитивный результат, значит, установка домофона в частный дом прошла успешно, и домофон готов к использованию. Если что-то где-то не прилегает — дорабатывайте. Обычно, трудности возникают с замком, доводчиком и дверью. Замок может не закрывать дверь по причине не отрегулированного доводчика, который не прижимает дверь.
