Для придания эстетической привлекательности небольших декоративных прудов, бассейнов, водоемов используют фонтаны. Основной элемент конструкции – водяная помпа, которая нагнетает давление, в результате чего на определенную высоту подается струя воды. Соорудить небольшой насос для фонтана своими руками возможно в домашних условиях без использования дорогостоящих материалов.

Содержание статьи:

Материалы для создания водяной помпы

Сконструировать полноценный насос для фонтана довольно просто, но следует помнить, что агрегат, выполненный самостоятельно, обладает низкой мощностью, поэтому подойдет для украшения небольших декоративных чаш, иногда — обустроенных гидролизованных прудов, бассейнов.

Увеличить мощность насоса и собрать систему, способную подавать воду при атмосферном давлении в 1 бар и выше, в домашних условиях невозможно – целесообразнее и дешевле приобрести готовую конструкцию.

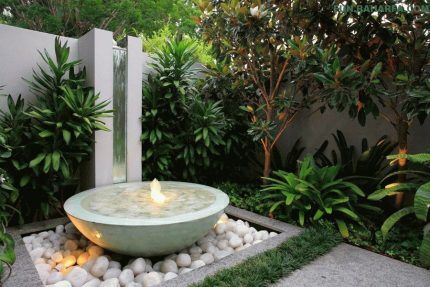

Фонтан в саду

Фонтан способствует насыщению воды воздухом, позволяет поддерживать биологический баланс, что препятствует размножению водорослей

Перед тем, как приступить к сборке водяной помпы, важно ознакомиться с принципами ее работы.

Насос для фонтана состоит из корпуса, напоминающего форму улитки. В нем располагается мотор и лопатки, похожие на лопасти вентилятора. К корпусу подсоединено два трубопровода – через один происходит забор воды, через другой – ее подача.

С помощью мотора происходит вращение лопаток, которые способствуют забору воды извне, нагнетанию давления в системе и подаче воды на линию нагнетания.

Схема насоса для фонтана

За счет непрерывного кругового вращения лопастей вентилятора образуется центробежная сила, в результате действия которой происходит циркуляция воды, которая впоследствии подается под определенных давлением наружу

Для создания помпы для фонтана необходимы следующие элементы:

  • микромоторчик;
  • 3 обычные пластиковые крышки из-под напитков;
  • 2 ручки, фломастера или любые трубочки разного диаметра, выполненные из прочного и устойчивого к воде материала;
  • кусок пластмассы (можно взять крышку из-под майонеза, ненужную пластиковую карту, диск и др.);
  • червячок или шестеренка;
  • блок питания.

Микромоторчик является основным элементом системы. Благодаря ему происходит вращение лопастей вентилятора. Устройство можно взять из игрушечной машинки, dvd-проигрывателя, старого магнитофона или приобрести на рынке. Следует помнить, что микромоторчики, в зависимости от мощности, имеют разные габариты и формы. В рассматриваемом примере используется прибор, позаимствованный из игрушечной машинки.

Микромоторчик для насоса

Микромоторчик для изготовления водяной помпы обязательно должен иметь проводки и вал, на который впоследствии будет крепиться шестеренка

В зависимости от размеров моторчика, нужно подбирать габариты корпуса. В нашем случае корпус будет изготовлен из трех пластиковых крышечек. Если мотор крупнее, то можно взять банку из-под пенки для бритья с крышкой.

Корпус из-под ручки или фломастера будет служить в качестве подающего и нагнетательного трубопровода.

Из пластмассы изготавливаются заднюю стенку и лопатки для насоса, которые будут крепиться на червячок или шестеренку. Мини-вентилятор будет приклеиваться на вал двигателя, который при работе будет способствовать их вращению.

В качестве инструментов и вспомогательных веществ понадобятся:

  • обычный супер-клей быстрого действия, термоклей или водостойкий универсальный клей;
  • кусачки;
  • нож, сверло или шило;
  • кусок наждачной бумаги;
  • паяльник, пилочка для металла, лобзик или шлифовальная машинка гравер со специальными кругами для среза, зачистки, сверления и др.

Клей можно выбрать любой. Стандартный клей «Момент» отличается высокой скоростью склеивания элементов, в то время, как водостойким универсальным веществам требуется больше времени для застывания.

Наждачная бумага, инструменты необходимы для обработки краев и зачистки поверхности, нож потребуется для создания отверстий.

Сборка водяной помпы

Собрав все необходимые детали, можно приступить к сборке насоса. Она будет происходить в несколько этапов.

  1. Создание пластикового корпуса.
  2. Изготовление лопаточного колеса.
  3. Создание области нагнетания.
  4. Сборка всех элементов.
  5. Подключение блока питания.
  6. Монтаж.

Рассмотрим каждый этап подробнее.

Конструирование пластикового корпуса

Прежде всего, необходимо сформировать корпус конструкции. Для этого нужно взять пластиковую крышечку и, с помощью ножика, шила, паяльника или сверла, проделать в ней два отверстия.

Первое отверстие делают на плоской части крышки. Для этого нужно обнаружить ее центр (он обычно указан небольшой выпуклостью), после чего с использованием ножа, шила или любого другого острого инструмента вырезать отверстие. Его диаметр должен быть таким, чтобы выпуклая боковая часть микромотора, на которой крепиться язычок, могла туда поместиться.

Второе отверстие делают в боковой части крышечки. Его размер должен совпадать с диаметров корпуса ручки или фломастера с меньшим диаметром, но не превышать его. В дальнейшем изготовленный корпус будем называть основным.

Основной корпус насоса

К основному корпусу приклеивается микромотор, трубка нагнетания и рабочее колесо. Нагнетание давления будет происходить в этой части устройства

Далее нужно взять вторую крышечку и вырезать ее дно. В третьей нужно просверлить одно небольшое отверстие — через него будут проходить провода моторчика.

Также на этом этапе необходимо создать заднюю стенку, которая будет крепиться на переднюю часть основного корпуса. Для этого используют кусок пластмассы. Нужно поставить крышечку на лист пластмассы, обвести ее по длине окружности карандашом. Полученный контур необходимо вырезать, после чего просверлить отверстие по центру с диаметром, который соответствует диаметру окружности большей трубки.

В отверстие задней стенки будет помещен подающий водопровод, выполненный из ручки большего диаметра. Он должен иметь длину 2-5 см и срезы под углом 90 градусов.

Изготовление лопаточного колеса

Лопатки для насоса можно изготовить из пластика, части старого диска, карты или других плотных водостойких материалов. В нашем примере изготовление лопаток будет происходить из пластика. Достаточно взять лист, который использовался для создания задней стенки.

Из него нужно вырезать прямоугольник с габаритами 1х3 см. Из полученного прямоугольника нужно изготовить 2 небольшие лопатки.

Изготовление лопаточного колеса

Лопатки приклеивают к шестеренке или червячку под углом 90 градусов или под атакой друг к другу (под углом 45 градусов) на одной линии, поскольку такой монтаж в несколько раз увеличивает производительность насоса. Приклеивать лопатки необходимо суперклеем

При вырезании лопаток важно предусмотреть их размеры. Следует учесть, что они будут приклеиваться к шестеренке, которая насаживается на вал двигателя. Поэтому важно убедиться в том, что лопасти влезут в крышечку, а также визуально оценить, что при вращении они не будут тереться об стенки и основание основного корпуса.

Сборка области нагнетания

Возьмем ручку с меньшим диаметром и отрежем ее края. На полученной трубочке нужно отмерить 5-8 см и один конец срезать под углом 45 градусов. Длина трубы зависит от мощности мотора, глубины расположения насоса, она не должна превышать 15 см.

Трубопровод для насоса

Одна сторона области нагнетания должна быть срезана под прямым углом, другая — под углом 45 градусов. Трубу к основному корпусу нужно склеить стороной, срезанной под наклоном

После создания трубопровода необходимо его внутреннюю область зачистить от кусков сделать пластмассы, чтобы ничего не мешало воде свободно выходить.

Склеивание всех элементов

Перед сборкой всех элементов необходимо провести некоторые предварительные работы.

Во-первых, нужно тщательно зачистить отверстия основного корпуса насоса. Для этого используют слой наждачной тонкой бумаги и кусачки. С крышечки на местах стыков важно стереть изъяны, надписи. Вычищать необходимо до образования гладкой поверхности. Это позволит избежать поломок конструкции, возникновению дыр, через которые будет проходить вода.

С помощью кусачек очищают внутреннюю поверхностью крышки. Обычно это необходимо в случаях,  дырочки сделаны ножом. Для зачистки нужно охватить участки пластика, которые образовались на контуре дырочек, и с приложением силы устранить дефекты.

После того, как основной корпус зачищен, можно приступить к склеиванию.

Вначале приклеим двигатель к основному корпусу. Необходимо взять клей, смазать им внешнюю поверхность крышечки, после чего поместить в дырочку двигатель таким образом, чтоб язычок и выпуклая его часть попали в отверстие. Стыки можно также дополнительно склеить суперклеем.

Изготовление насоса

Двигатель и крышечку нужно хорошо прижать на несколько секунд, чтоб убедиться в отсутствии зазоров, иначе в будущем возможны пропуски воды. Через 20 минут клей окончательно высохнет и можно продолжать сборку

Далее к основному корпусу приклеивают линию нагнетания. Для этого к боковому отверстию крышечки прикладывают трубопровод из ручки стороной, которая срезана под 45 градусов.

Следует помнить, что склеивать трубопровод под прямым углом нельзя, поскольку значительно уменьшится производительность насоса — лопатки не будут загонять воду прямо в область нагнетания, в результате чего вода будет проскальзывать, не попадать в трубу, а циркулировать в корпусе.

Чтобы склеить трубу и корпус, необходимо на поверхность крышечки в районе отверстия нанести тонким слоем суперклей, после чего приложить на место трубу. Отверстия должны совпадать друг с другом, части отверстия трубы не должны выступать наружу.

Склеивание нагнетательной трубы — довольно сложный процесс, поэтому важно придерживать трубу руками в течение 5 минут, после чего также подождать 20-30 минут до полного высыхания.

Изготовление насоса

Если все же просветы на стыках образовались, их нужно залить суперклеем. В этом случае клеевая пленка закроет их, тем самым сделав соединение герметичным

Лопаточное колесо необходимо установить на шестеренку. Важно до момента склеивания еще раз проверить, чтобы лопатки не дотрагивались и терлись об стенки корпуса. Также нужно обдумать направление, по которому будут двигаться лопасти – они должны загонять воду в трубопровод, а не выталкивать ее.

В зависимости от расположения нагнетательной трубы, движение лопастей может быть как по часовой, так и против часовой стрелки.

Далее необходимо склеить заднюю стенку с трубопроводом, изготовленным из пластиковой трубки большего диаметра. Если установить трубопровод подачи с одинаковым или меньшим диаметром, то продуктивность насоса понизится.

Задняя стенка помпы

Важно, чтобы на месте соединения трубопровода и задней стенки не было отверстий, иначе это приведет к некорректной работе помпы. Если же дыры появились, то их необходимо замазать клеем

После склеивания трубопровода и задней стенки, необходимо конструкцию приклеить к основанию крышки. Для этого основание основного корпуса нужно зачистить тонкой наждачной бумагой, убрать неровности и шероховатости. После нужно стряхнуть пыль по контуру и очистить внутреннюю поверхность от механических элементов, после чего склеить заднюю крышку с корпусом суперклеем.

Задняя стенка должна располагаться ровно по центру. Важно, чтоб при склеивании во внутренней поверхности не образовались подтеки. Также следует убедиться, что отсутствую зазоры. Если они есть, то на места их образования нужно нанести слой клея. После этого ждем 30 минут до тех пор, пока вещество окончательно не высохнет.

Далее формируем блок, в котором будет располагаться микромоторчик. Для этого крышку без дна надеваем на микромоторчик и склеиваем силиконовым клеем так, чтобы не образовались щели.

Изготовление корпуса

Микромоторчик чувствителен к попаданию воды, поэтому важно тщательно заизолировать клеем крышку, которая надевается на прибор

Далее после высыхания клея необходимо продеть провода через третью крышку с небольшими дырочками, затем склеить корпус, заделать щели клеем в местах стыка и области, где располагаются провода. Затем нужно дождаться высыхания конструкции.

Подключение блока питания

Чтобы моторчик заработал, необходимо подключить к нему блок питания. Провода изолированы, поэтому могут располагаться в воде. Блок питания желательно взять на батарейках, если конструкция будет располагаться на улице. Если предполагается, что фонтан будет дома, то можно использовать обычный БП, работающий от сети 220В.

Подключение помпы к блоку питания

Провода моторчика нужно подсоединить с проводами блока питания, после чего в емкости залить их термоклеем

Место подключение блока питания и проводки микромоторчика должно располагаться вне воды. Можно также предусмотреть для соединения корпус, который будет придавать эстетическую привлекательность конструкции. Сама же проводка может частично находиться в воде.

Особенности эксплуатации водяной помпы

Насос, изготовленный в домашних условиях, подойдет исключительно для искусственных небольших фонтанчиков, располагающихся в отдельных чашах. В открытые пруды и водоемы их не устанавливают, поскольку механизм чувствителен к грязной воде, быстро засоряется. Лопатки имеют маленькие размеры, поэтому при попадании небольших камешков могут сломаться, выйти из строя.

Важно время от времени менять воду в чаше, проводить очистку прибора.

Также при погружении самодельного прибора нужно оборудовать место, на котором он будет стоять. Достаточно на дно чаши положить небольшой кирпич, а насос можно удержать с помощью нескольких камушков.

При установке важно учитывать, что электрический кабель также является чувствительным элементом. Поэтому его можно дополнительно защитить.

В зимнее время следует вынимать насос из воды и хранить в помещении.

Видео: Создание помпы и декорирование фонтана

В первом видеоролике можно узнать, как создать домашний декоративный фонтан с использованием самодельного насоса:

Во втором видеоролике приведена информация о том, как можно создать насос на базе микромоторчика с большими габаритами:

В изготовлении самодельной помпы для фонтана нет ничего сложного. Материалы, используемые для сборки, есть в каждом доме, а сама технология проста и понятна.
