багажник на крышу из труб своими руками

Сообщества › Автобоксы (и всё что возим на крыше) › Блог › Багажник на крышу своими руками.

Пока гвоздь в моей попе не заржавел (как выражается моя жена) не могу я долго сидеть на месте, тянет всё время куда то ехать. Особенно это обостряется в тёплое время года, как говорится Природа-это наше всё. А так как еду я, следовательно и вся семья, по тому что путешествуем мы всегда все вместе. Озёра, реки, когда есть возможность, то и моря ( к стати Крым- наш, сам в этом году убедился). И так как Природа-это наше всё, мы всегда и везде путешествуем исключительно с палатками. Багажник у Калины универсал как бы есть, но скажем честно это не багажник универсала, я свою машину называю полноразмерный хэтчбек. Были куплены поперечины на рейлинги, но это под длиномеры типа лыжи. Встал вопрос куда же всё таки девать вещи не большого размера, такие как палатки, надувные матрасы, подушки, пляжные пледы и многое другое, багажник то не большой. Начал созревать к покупке автобокса, но когда увидел ценники на новые, резко остыл, к стати б/у автобоксы не на много дешевле новых.(капиталисты проклятые за что такие цены ломят?) И тут случайно мой взгляд зацепился за висевший на стене ещё со времён первого моего Запорожца универсальный багажник крепящийся к водостокам автомобиля подходящий на все советские авто от Запора до Волги.

Взгляд случайный зацепился, а ум пытливый заработал.
У меня есть болгарка, сварка, кусок профтрубы после постройки навеса для авто и строительная стальная сетка.В общем резал, варил, снова резал, снова варил, потом покрасил и вот что получилось.

Ну а это уже боевые испытания в Крыму.

Вес багажника около 10 кг. вместе с поперечинами, грузоподъёмность не знаю, но много.
Ах, да, и самое главное был куплен на Авито большой, просто огромный пластиковый чемодан, не поверите за 500 руб. (да, да пятьсот рублей)

Что то типа такого

Сынок сразу же воплотил в жизнь идею стикербомбинга, теперь чемодан напоминает чемодан путешественника из 80-х. с картинками-наклейками каких то певиц-девиц из ГДР.
В этот чемодан убирается много, ну очень много лёгких, но объёмных вещей. Крепится он багажной сеткой тоже купленной на Авито за 200 рублей.

Вот она красавица, ну очень крепкая и надёжная сетка.

Плюс моего багажника в отличии от автобокса, это то, что я кроме чемодана могу возить ещё что угодно на нём. А самый главный плюс моего чемодана- как бы авто-бокса от обычного автобокса, что я его снимаю с багажника и спокойно ставлю у палатки или в самой палатке, и не надо лазать за каждой вещью в автобокс на крышу.

Ну и как говорит один мой приятель. Если руки золотые, то неважно откуда они растут.

5 мес. Метки: самодельный экспедиционный багажник

Как сделать багажник на крышу своими руками

Основной способ увеличения грузовых возможностей легкового автомобиля – это установка багажника на крышу. Багажник позволяет разместить гораздо больше поклажи, чем предусмотрено штатной конструкцией легковушки, к тому же становится доступной перевозка вещей, превышающих габариты салона автомобиля (труб, досок, сайдинга и прочих строительных материалов). Автомагазины предлагают огромный ассортимент багажных конструкций как для конкретной модели, так и универсальных вариантов. Однако для всех фабричных багажников характерна немалая стоимость, заплатить которую могут позволить себе далеко не все автолюбители. Альтернативным решением может стать изготовление багажника на крышу автомобиля своими руками.

Выбираем конструкцию багажника

В первую очередь следует провести измерения линейных размеров крыши автомобиля, чтобы определиться с возможными габаритами багажника. Он не должен выходить за пределы крыши машины в зоне лобового стекла, а также не создавать препятствий для открытия задней двери. особенно если она открывается вверх (или крышки багажника).

Для уверенности можно придерживаться размеров заводских багажников, предназначенных для автомобилей соответствующей модели – такая информация присутствует на сайтах производителей. В конце концов, можно договориться с соседом по парковке или коллегой по работе, чтобы снять замеры и сфотографировать конструкцию его багажника.

Далее, стоит определиться с необходимым типом багажника. Для перевозки различных по форме грузов подойдет багажник в форме корзины с бортами. Если основным видом поклажи предполагаются длинномерные вещи (рулонные материалы, лестницы и т. п.), то стоит отдать предпочтение плоской открытой платформе.

Также нужно определиться с количеством креплений:

  • для седанов и хэтчбеков будет достаточно четырех точек опоры;
  • для автомобилей с длинной крыши более 2,5 метра стоит увеличить число креплений до шести.

Результатом этого этапа должна стать принципиальная схема конструкции, выполненная в виде чертежа багажного устройства с указанием линейных размеров.

Выбираем материал для багажника

Самым распространенным материалом для изготовления багажника на крышу авто своими руками является металлический профиль. Оптимальным вариантом является профиль из алюминиевых сплавов. Его несложно резать и изгибать до нужной формы, также алюминий не подвержен коррозии и обладает небольшим удельным весом.

Для основы, на которую приходится значительная нагрузка, можно использовать стальной прямоугольный профиль сечением 20х30 мм и толщиной стенок в 2 мм. Применение круглых труб менее предпочтительно, так как они могут привести к соскальзыванию груза в процессе транспортировки.

Примечание! Багажник из стали будет обладать большим весом, что в итоге уменьшит полезную массу перевозимого груза.

С помощью болгарки профиль нарезается на элементы согласно выбранному чертежу. Прямоугольная основа сваривается электросваркой и усиливается продольными распорками. Для обеспечения жесткости распорки соединяются поперечными перемычками, образуя решетчатое дно багажника. Далее, изготавливают вертикальные стойки необходимой высоты, которые соединяются с основой на винтах. Сверху к стойкам привариваются продольные и поперечные перекладины, завершающие пространственную конструкцию багажника. В нижней части конструкции устанавливаются крепления, подходящие для соответствующей модели автомобиля.

Пример изготовления багажника из металлического профиля можно увидеть в следующем видеоматериале:

При выборе металлопроката следует отдавать предпочтение нержавеющим сталям или продумать способы защиты готового изделия от коррозии (например, окраска цинксодержащими составами).

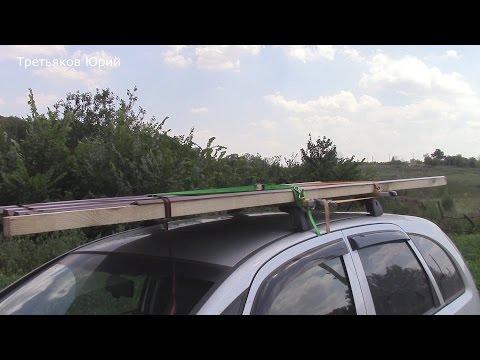

Указанные варианты подходят для тех, у кого есть возможность и навыки в использовании сварочного оборудования. Если варить багажник по уникальному проекту у незнакомого сварщика за деньги, то итоговая стоимость работ может превысить цену фабричного изделия. Поэтому многие автолюбители используют для изготовления багажника такой не совсем функциональный вариант как пиломатериалы.

В принципе, деревянная конструкция успешно справляется с периодической перевозкой нетяжелых грузов, которые невозможно закрепить на штатных рейлингах автомобиля.

Важно! Помните, что каждые 50 килограмм груза на крыше увеличивают высоту центра тяжести автомобиля на 10%, что негативно сказывается на управляемости машины.

Еще один вариант исходного материала – это ударопрочный АБС-пластик. Умельцы с большой практикой создания стеклотканевых обвесов для автомобилей изготавливают из полимерных составов рейлинги, платформы и даже аэробоксы, которые по качеству и надежности могут успешно соперничать с фирменными образцами. Однако для большинства автомобилистов данный способ увеличения багажных возможностей автомобиля своими руками является экзотичным и практически невыполнимым.

Определяемся с типом креплений

Способ фиксации багажника зависит от конструкции крыши автомобиля и от вида посадочных мест для установки багажной системы.

На классических автомобилях, таких как ВАЗ 2105-21099, и старых иномарках с продольными водостоками на крыше для установки багажника необходимо изготовить или подобрать крепления в виде металлического упора с фиксирующим зажимом на винтовом соединении. Сплошная полоса водостока позволяет устанавливать крепления на произвольном расстоянии друг от друга, что дает возможность использования багажных систем различных габаритов и грузоподъемности.

Для машин, оснащенных продольными рейлингами, требуется другая модификация зажимных креплений с U-образным внутренним профилем. Такие крепления для багажника на крышу автомобиля можно сделать своими руками из металлического листа, изогнуть по форме рейлингов и прикрепить к конструкции багажника винтами. В качестве готового зажима часто используют хомуты для крепления глушителя или строительные аналоги. Хомут обхватывает рейлинг полукруглой частью, открытые концы крепления продеваются в предварительно просверленные отверстия в поперечных распорках багажной платформы и притягиваются гайками.

Для обеспечения необходимой плотности прилегания такого крепления рекомендуется вырезать из резины или мягкого пластика уплотнительные прокладки подходящей формы.

У некоторых современных автомобилей предусмотрены штатные места для установки рейлингов или багажников. Грузовой бокс фиксируется специальными поперечными винтами, которые обычно скрыты под защитными заглушками. К сожалению, для такой конструкции посадочных гнезд изготовить крепления своими руками весьма затруднительно. Владельцам подобных машин приходится искать бывшие в употреблении рейлинги или сломанные аэробоксы совместимой конструкции, которые могут послужить донором креплений для самодельного багажника на крышу автомобиля.

Автовладельцам, которые собираются активно эксплуатировать самодельную багажную конструкцию, не следует забывать несколько важных правил :

  • для груженой машины предпочтителен спокойный стиль езды, без резких изменений скорости, поворотов и перестроений;
  • любой груз должен быть тщательно закреплен с помощью веревок, стяжных ремней или стопорных устройств;
  • необходимо обязательно проверять целостность конструкции и надежность креплений багажника перед перевозкой груза и после разгрузки.

Как сделать багажник на рейлинги своими руками?

Легковые автомобили, кроссоверы и джипы не всегда оборудованы вместительным багажником. Водители складывают в него домкрат, берут с собой буксировочный трос. В него помещается запасное колесо, набор инструментов. Для хранения личных вещей остается 60% пространства багажника.

Что же делать, если вы хотите перевезти больше багажа? Установите на крышу багажник, так вы расширите возможности автомобиля, отвезете на дачу косилку, коробки, ящики.

Сколько стоит новый багажник, можно ли сэкономить?

Автоконцерны предлагают покупателям багажники на автомобили собственного производства, но фирменные изделия стоят дорого. Желаете сэкономить? Тогда сами соберите конструкцию и установите на рейлинги. Чем больше у вас деталей и материалов в гараже, тем дешевле обойдется работа.

Есть несколько преимуществ самостоятельного изготовления багажника:

  • Первое преимущество заключается в том, что вы сделаете конструкцию по заданным размерам, выберите самую подходящую форму. Это важный момент, если учитывать аэродинамические свойства машины. Моделей багажников много, вы легко найдете подходящую.
  • Второе преимущество: вы сэкономите, ведь для изготовления багажника подходят дешевые материалы, которые есть в гараже. А автоконцерны, выпуская изделия, используют современные технологии.
  • Третье преимущество: совместимость багажника и автомобиля. Вы создадите конструкцию, учитывая желаемые характеристики. Грузоподъемность, объем и полезная площадь багажника будут такие, какие вам нужны.

Установка багажника на крышу автомобиля (+видео)

Купив заводской багажник, вы получите в наборе инструкцию для установки и крепежные элементы. А что делать с самодельным багажником? Посмотрите, оборудована ли машина перечными или продольными внешними балками. Если они есть, то установить багажник легко. Кроме того, с помощью специальных ремней возможно пристегнуть к направляющим кофр или груз, и перевезти вещи.

Вы решили сами сделать багажник? Специального оборудования для работы не нужно, надо только купить крепежные элементы.

Главные требования к конструкции

Самодельный багажник должен соответствовать нормам. Обязательно учитывайте геометрические размеры, не делайте багажник с выступающими за крышу автомобиля краями. Такая конструкция изменит положение центра тяжести автомобиля, снизит устойчивость.

Также вы найдете у нас информацию о том, как сделать подогрев зеркал без лишних затрат.

Обратите внимание на прочность самодельного багажника. Даже используя металлические конструкции для производства, не нагружайте конструкцию. Вес груза, перевозимого на багажнике, не должен превышать 120 кг. Не превышайте это значение, иначе кузов машины деформируется. Мощность машины и скорость тоже снизятся, безопасность автомобиля уменьшится.

Как сделать крепление багажника на рейлинги своими руками

Если на машине не установлены рейлинги, то самостоятельно смонтируйте их. Купите в автомагазине два комплекта боковин. Каждый комплект состоит из двух боковин, вам нужны четыре.

Купите металлическую профилированную трубу. Выбирайте не круглый, а прямоугольный профиль, так груз будет устойчивым. Толщина стенок не должны быть меньше 2 мм, лучшее сечение – 15#215;15 мм. Для работы понадобится сварочный аппарат и расходные материалы. Купите сетку, рулетку. Теперь можно начинать работу.

Определите размер конструкции. Измерьте длину крыши автомобиля и ширину. Учитывая эти показатели, определите геометрические размеры багажника. Затем нарежьте профилированную трубу несколько частей. Так вы получите продольные и поперечные направляющие.

В автомагазине купите поперечины для рейлингов. Если не найдете в продаже рейлинги нужной длины, купите те, которые есть в продаже. Затем обрежьте и установите на машину. Двух комплектов достаточно для распределения веса на восемь опорных точек.

Правильно установленный каркас из профилированной трубы повторяет периметр крыши машины. Возьмите сварочный аппарат и прикрепите к конструкции поперечины. Так вы сделаете нижнее основание багажника, аналогично сделайте верхнее. Можно не сваривать части багажника, а сделать съемные перемычки.

Сварите две части багажника, сразу зачистите швы. Прикрепите поперечины к кузову, используйте болты и гайки. Закрепите багажник на крыше машины, в местах крепления положите полиуретановые прокладки. В продаже есть пластиковые и резиновые изделия. Это защитит корпус автомобиля от повреждений.

Уложите в нижнюю часть конструкции сетку, достаточно ячеек 4#215;4 см. Если купите сетку с мелкими ячейками, то в них зимой начнет скапливаться снег, а осенью в мелкой сетке соберутся опавшие листья.

Закрепите багажник и покрасьте, это увеличит срок службы конструкции. Окрашенный багажник будет выглядеть эстетично. Установите катафоты или противотуманный фонарь, подсоедините его к бортовой сети.

Итог

Сборка багажника выполняется легко, вы сделаете работу за два дня. Самодельный багажник на рейлингах подходит для перевозки вещей в туристических поездках. Он незаменим при доставке грузов на дачу. На багажнике вы отвезете на дачу велосипед, зимой на нем можно перевозить лыжи. Летом дачники привезут на участок стройматериалы. Все вещи будут в сохранности.

Если вы еще не решили, нужно ли делать багажник, взвесьте все за и против, потом примите решение. Это полезная конструкция, да и сделать ее достаточно просто.
